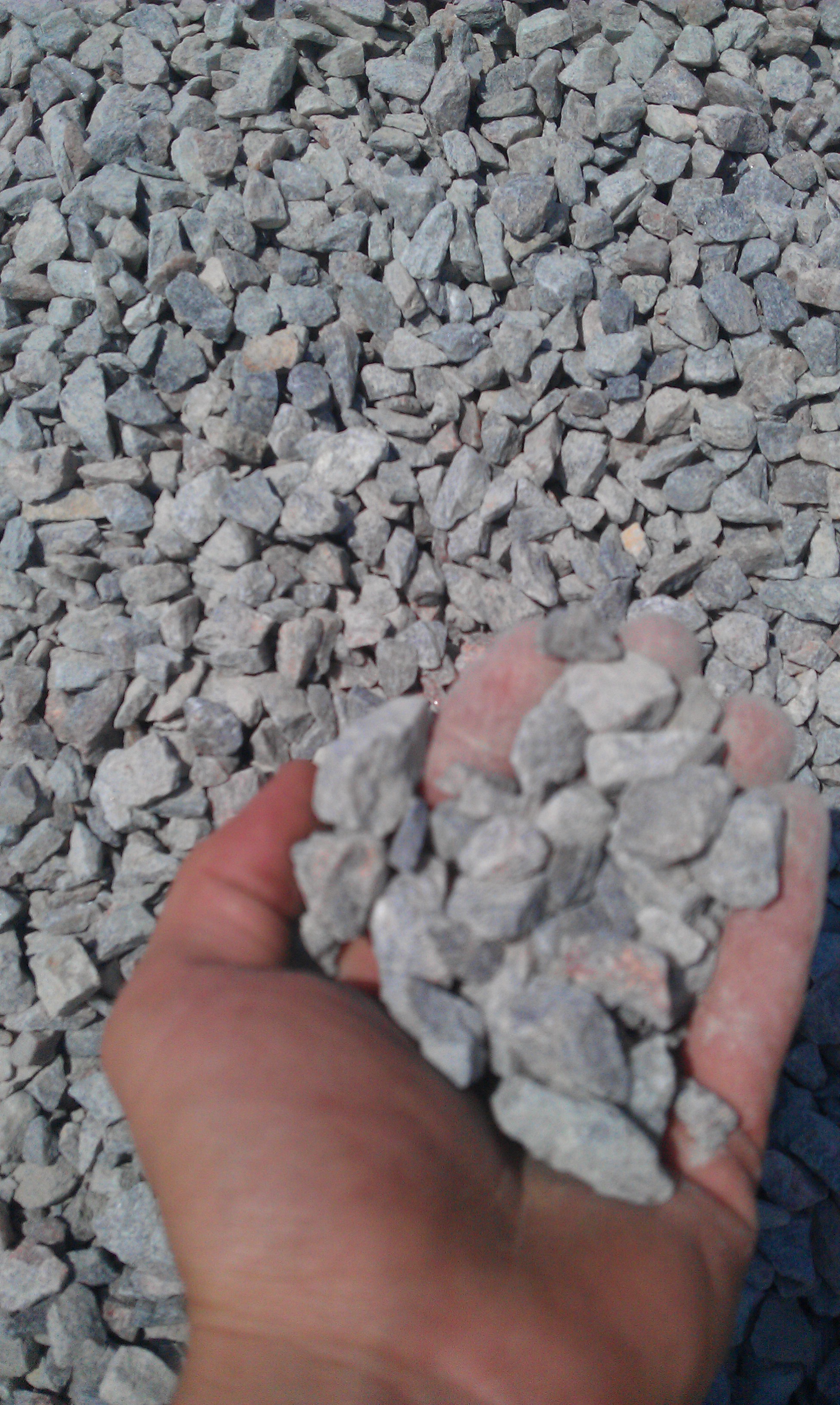

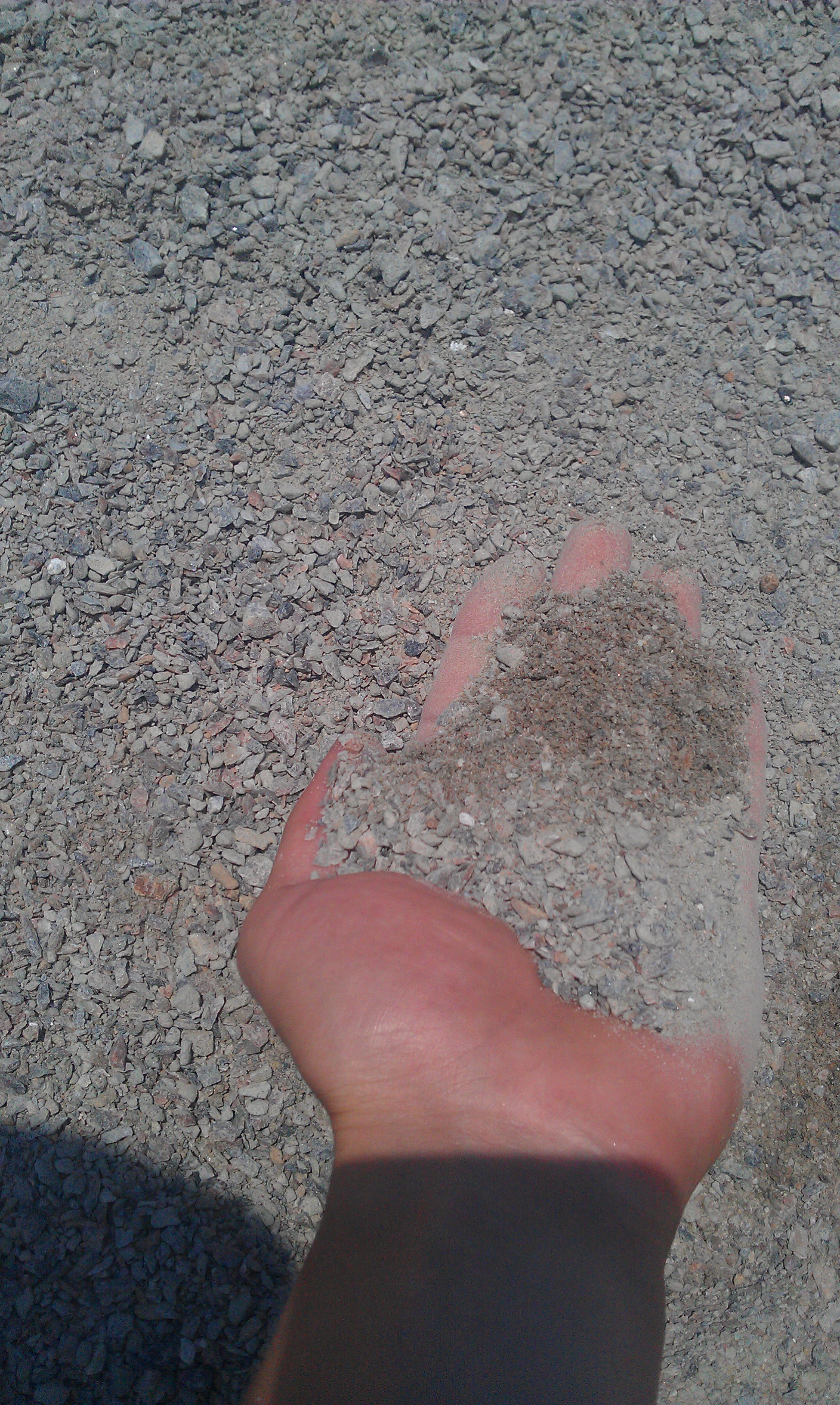

|
|||||
|
|
|||||
|
|||||
|
|||||
|
Щебень — неорганический, зернистый, сыпучий материал
1. от 3 до 8 мм; (т. н. еврощебень)с зернами крупностью свыше 5 мм (по европейским стандартам - более 3 мм), получаемый дроблением горных пород, гравия и валунов, попутно добываемых вскрышных и вмещающих пород или некондиционных отходов горных предприятий по переработке руд (черных, цветных и редких металлов металлургической промышленности) и неметаллических ископаемых других отраслей промышленности и последующим рассевом продуктов дробления.

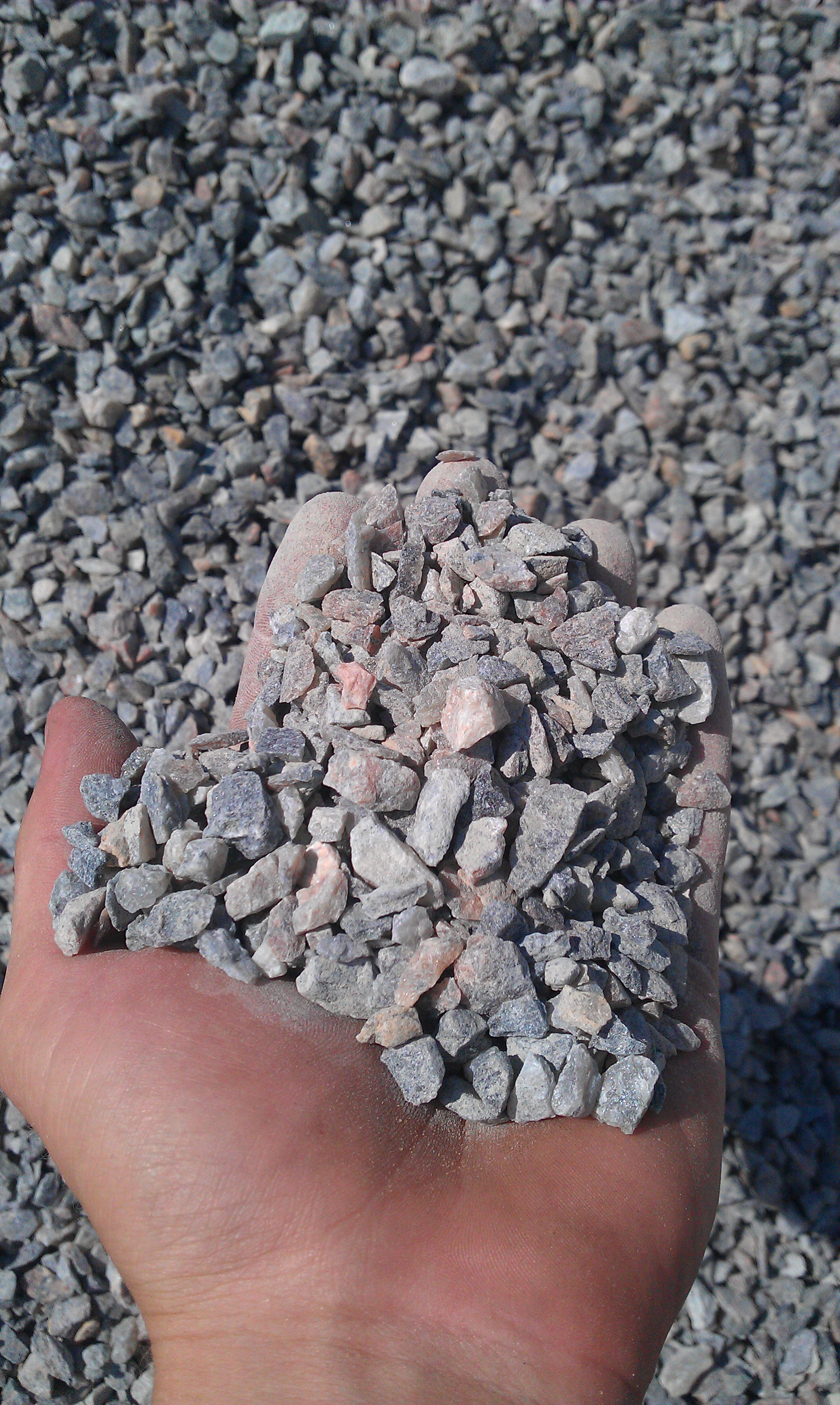

2. от 5 до 10 мм;
3. от 10 до 20 мм;
4. св. 5 до 20 мм;
5. св. 20 до 40 мм;
6. св. 25 до 60 мм;
7. св. 20 до 70 мм;
8. св. 40 до 70 мм;
Нестандартные:
1. от 10 до 15 мм;
2. св. 15 до 20 мм;
3. св. 80 до 120 мм
4. св. 120 до 150
Лещадность
Щебень повышенной лещадности.
Лещадность — параметр, определяющий степень плоскостности или удлиненности зерен щебня (от слова «лещадь», т.е. дощечка или плоская плитка). В щебне нормируют содержание зерен пластинчатой и игловатой форм. К зёрнам пластинчатой и игловатой форм относят такие зёрна, толщина или ширина которых менее длины в три раза и более. По форме зёрен щебень подразделяют на три группы:
Группа Содержание зерен
пластинчатой и игловатой форм
I кубовидная до 15 %
II улучшенная до 25 %
III обычная до 35 %
Необходимо заметить, что лещадность — одна из самых важных характеристик качества щебня. Использование щебня кубовидной формы даёт наиболее плотную утрамбовку.
Наличие в щебне зёрен пластинчатой и игловатой форм приводит к увеличению межзерновой пустотности в смеси. При изготовлении бутобетонных смесей это приводит к увеличению расхода связующего компонента, что влечет за собой дополнительные материальные затраты. Кроме того, кубовидные зёрна обладают большей прочностью, чем зёрна пластинчатой и игловатой форм. Следовательно, использование кубовидного щебня в производстве бутобетонных смесей экономически целесообразнее.
В то же время при строительстве железных и автомобильных дорог применяют щебень повышенной лещадности, так как он обладает лучшими дренирующими свойствами.
Морозостойкость
Морозостойкость щебня характеризуют числом циклов замораживания и оттаивания. Разрешается оценивать морозостойкость щебня по числу циклов насыщения в растворе сернокислого натрия и высушивания. По морозостойкости щебень подразделяют на марки: F15, F25, F50, F100, F150, F200, F300, F400. В строительстве в основном применяют щебень с маркой морозостойкости не менее F300 (300 циклов замораживания и оттаивания).
Прочность
Прочность щебня характеризуют пределом прочности исходной горной породы при сжатии, дробимостью щебня при сжатии (раздавливании) в цилиндре, и износом в полочном барабане. Эти показатели имитируют сопротивление каменного материала при воздействии проходящих по дороге транспортных средств и механические воздействия в процессе строительства дорожных конструкций (укладка и уплотнение катками). В зависимости от марки щебень делят на группы: высокопрочный М1200-1400, прочный М800-1200, средней прочности М600-800, слабой прочности М300-600, очень слабой прочности М200. В щебне нормируют содержание зерен слабых пород с пределом прочности исходной породы при сжатии в водонасыщенном состоянии до 20 МПа. По ГОСТ 8267-93 щебень марок М1400, М1200, М1000 не должен содержать зерна слабых пород в количестве более 5 %, щебень марок М800, М600, М400 более 10 %, щебень марок М300 и М200 более 15 % по массе. Наибольшим спросом пользуется гранитный щебень прочностью М1200, реже используется высокопрочный гранитный щебень или базальтовый щебень с маркой прочности М1400-1600. В основном он используется в производстве тяжелых высокопрочных бетонов, в несущих мостовых конструкциях, фундаментах.
